SpringMVC架构介绍

周sir | 2017年3月16日 | JavaWeb, spring | 0 条评论 | 1802

Spring Web MVC 也是一个基于请求驱动的 Web 框架，并且用了前端控制器模式：先由统一入口接住请求，再按映射规则分给对应的页面控制器（动作 / 处理器）去处理。

把请求链路和核心组件看清楚，后面配 DispatcherServlet、写 Hello World 才不会懵。

一、请求是怎么走完的

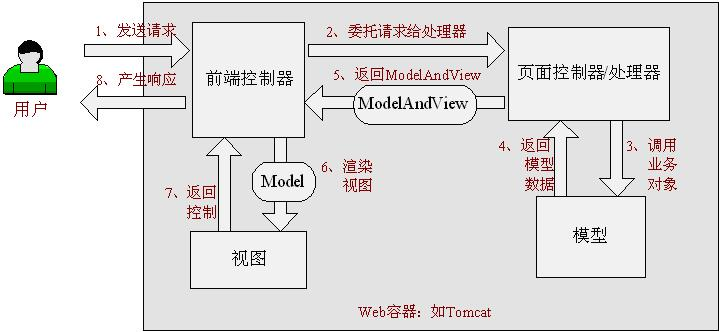

先看整体流程：

同一套映射规则，不同 URL 会落到不同的处理器，例如：

http://localhost:8080/carmanager/car_show_list.do                 car
http://localhost:8080/carmanager/user_show_list.do                user

步骤	谁在干活	做了什么
1–2	前端控制器	用户发请求进来；按 URL 等信息选出页面控制器，把请求委托给它（以前控制器里的控制逻辑）
3–5	页面控制器	收集并绑定请求参数到命令对象、做校验，再交给业务对象；处理完返回 ModelAndView（模型数据 + 逻辑视图名）
6–7	前端控制器 + 视图	前端控制器收回控制权，按逻辑视图名选视图，把模型数据送进去渲染
8	前端控制器	再次收回控制权，把响应还给用户，整条链路结束

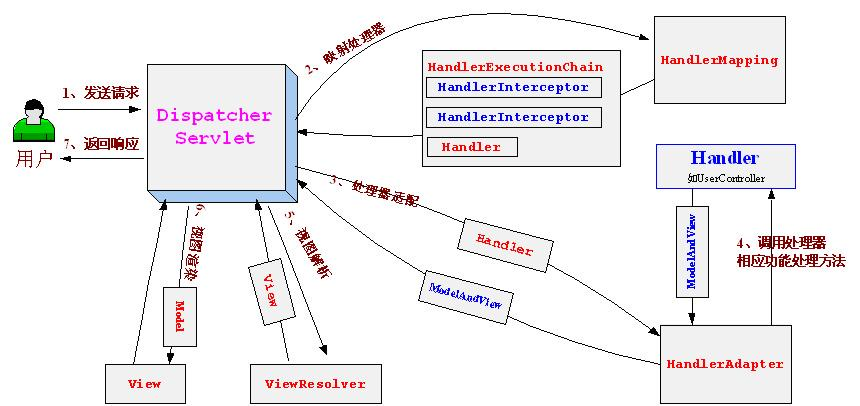

核心架构图如下：

对应到组件上，一步步是这样走的：

步骤	从 → 到	要点
1	用户 → DispatcherServlet	前端控制器自己不处理业务，只当统一访问点，把活委托给其他解析器，做全局流程控制
2	DispatcherServlet → HandlerMapping	映射成 HandlerExecutionChain：一个 Handler（页面控制器）+ 多个 HandlerInterceptor。策略模式，方便加新映射策略
3	DispatcherServlet → HandlerAdapter	把处理器包装成适配器，从而支持多种处理器类型（适配器模式）
4	HandlerAdapter → 处理器方法	按适配结果调用真正的功能方法，返回 ModelAndView（模型数据、逻辑视图名）
5	逻辑视图名 → ViewResolver	把逻辑视图名解析成具体 View。策略模式，方便换视图技术
6	View → 渲染	按 Model 渲染；Model 本质是 Map，所以也容易接其他视图技术
7	回到 DispatcherServlet	把响应返回给用户，一次请求结束

这里只讲核心流程，拦截器、本地化解析、文件上传解析等后边再细述。

落到开发上，核心就这几步（Hello World 里会逐项验证）：

要配什么	为了什么
web.xml 里的 DispatcherServlet	拦截请求，进入 Spring Web MVC
HandlerMapping	把请求映射到处理器
HandlerAdapter	支持多种类型的处理器
ViewResolver	把逻辑视图名解析成具体视图技术
处理器（页面控制器）	真正做功能处理

角色清楚：DispatcherServlet、HandlerMapping、HandlerAdapter、ViewResolver、Controller、Validator、命令对象、表单对象，各管一段。
分工明确，扩展点灵活，大多数时候几乎不用自己扩。
命令对象就是 POJO，不必继承框架 API，可以直接当业务对象用。
和 Spring 其他模块无缝集成，这是不少 Web 框架做不到的。
可适配：HandlerAdapter 能让任意类当处理器。
可定制：HandlerMapping、ViewResolver 等很容易换实现。
数据验证、格式化、绑定机制完整。
用 Spring 的 Mock 对象就能比较简单地做 Web 层单元测试。
支持本地化、主题解析，国际化和换肤更好做。
JSP 标签库能把页面写得更省事。
